Карты захвата¶

Раздел Карты захвата показывает карты на стримерах кластера. Раскройте строку карты, чтобы увидеть её входы и ссылки на назначенные стримы. На этой странице описана индикация PCIe для карт V4L2, включая DeckLink.

Как читать индикацию PCIe¶

В колонке Шина указаны адреса карты и вышестоящих PCIe-портов. Для каждого линка показаны текущая скорость и ширина, а в скобках — максимальные. 8 GT/s ×4 (max 8 GT/s ×8) означает четыре действующие линии Gen3 при поддержке восьми: размер разъёма на материнской плате сам по себе не определяет подключение.

Под ними показаны Видеозахват / предел PCIe, активные входы. Числа относятся к действующему захвату, а не ко всем настроенным стримам. GB/s — гигабайты в секунду, не гигабиты.

• Недостаточная пропускная способность PCIe — расчётная нагрузка действующих захватов уже превышает физический предел хотя бы одного линка. Красная пометка появляется у карты и её действующих входов.
• Физический предел PCIe не превышен — превышения по доступным данным нет. Это не гарантия исправного захвата или свободной полосы.
• Пропускная способность неизвестна — данных для текущего вывода недостаточно либо снимок устарел.

В карточке входа на странице стрима нехватка PCIe также показана красным индикатором и ссылкой Суммарная нагрузка / предел PCIe в раздел карт. Ошибка может отображаться, даже если кадры продолжают поступать. Надпись «назначен стриму» в таблице портов говорит о назначении, а не об исправности видео.

Нагрузка видео — нижняя граница (знак ≥); предел PCIe — верхняя (знак ≤). Расчёт учитывает размер передаваемого кадра, в том числе шаг строки, и частоту кадров. Это несжатое видео между картой и памятью, не битрейт H.264/H.265 на выходе. Полоса определяется текущим линком и ограничениями вышестоящих портов; на общем порту складывается известная нагрузка действующих захватов. Звук, служебный трафик PCIe и другие устройства уменьшают доступный запас.

Пример: четыре HDMI-входа¶

На демонстрационных скриншотах — DeckLink Quad HDMI Recorder с четырьмя действующими входами и линком Gen3 ×4. Это настоящий интерфейс на фиксированных снимках API, а не измерение текущего состояния рабочей установки.

Для Gen3 ×4 верхняя граница после учёта кодирования линии: 8 × 10⁹ × 4 × 128/130 ÷ 8 ≈ 3.938 GB/s. В примере карта передаёт ARGB, четыре байта на пиксель, без дополнительного выравнивания строк.

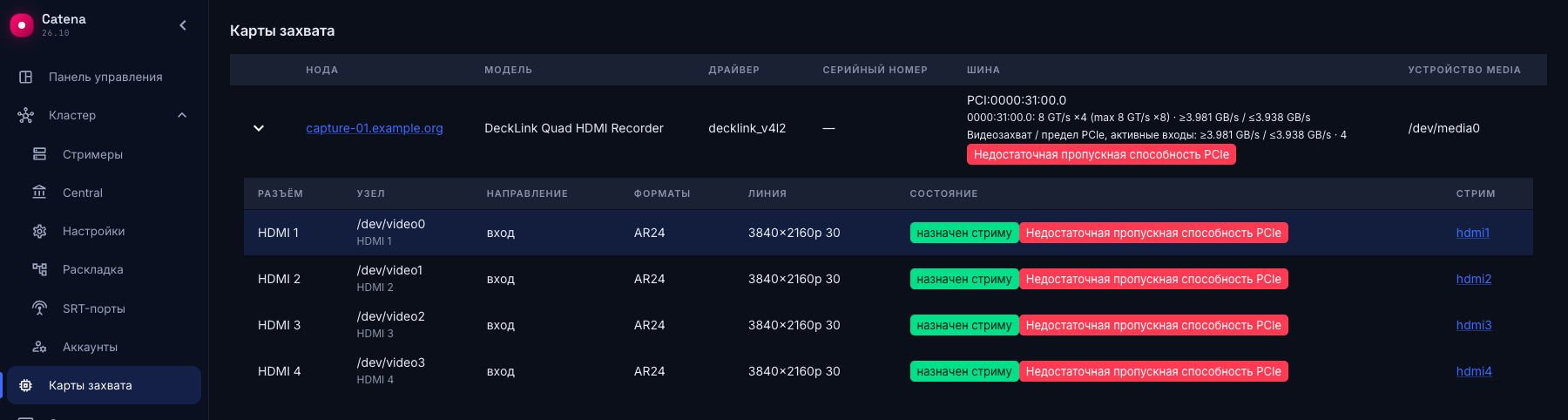

Четыре захвата 3840×2160, 30 кадров/с требуют не меньше 4 × 3840 × 2160 × 4 × 30 = 3 981 312 000 Б/с, то есть 3.981 GB/s. Это больше 3.938 GB/s: карта и четыре входа показывают ошибку.

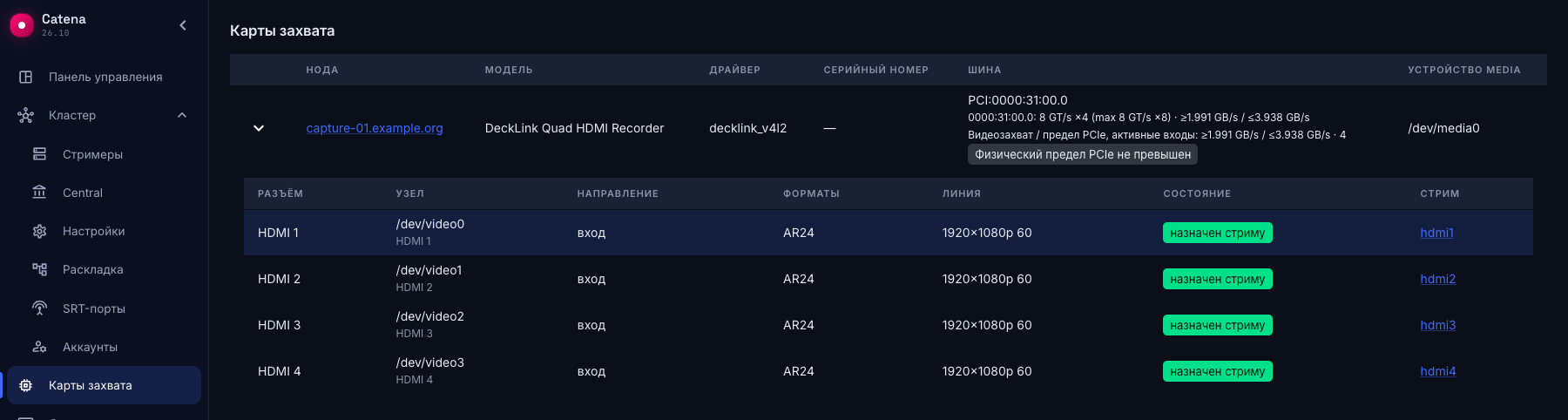

После переключения всех четырёх источников на 1920×1080, 60 кадров/с нагрузка составляет 4 × 1920 × 1080 × 4 × 60 = 1 990 656 000 Б/с. Интерфейс округляет её до 1.991 GB/s. Красная пометка исчезает, появляется «Физический предел PCIe не превышен».

Сигнал и формат в этом примере заданы явно: для другого пиксельного формата, выравнивания строк или частоты эти числа неприменимы.

Как устранить нехватку полосы¶

1. Откройте ссылку из карточки входа и проверьте действующий линк, число захватов и формат сигнала.
2. Уменьшите разрешение или частоту действительного выходного сигнала источника либо остановите ненужные захваты на общей шине. Разрешение рабочего стола Windows может отличаться от «Режима активного сигнала»: уменьшение только рабочего стола не уменьшает HDMI-сигнал 4K.
3. Если требуется прежний режим, переставьте карту в слот с достаточной электрической шириной и проверьте PCIe-порты выше карты. Перед перестановкой выключите сервер по инструкции производителя.
4. Обновите страницу карт после обновления статистики, проверьте исчезновение ошибки и отдельно проверьте видео и ошибки входа стрима.

Уменьшение битрейта транскодера не снижает передачу несжатых кадров по PCIe. Красная пометка сама не меняет настройки источника и не останавливает захват.

Когда данных недостаточно¶

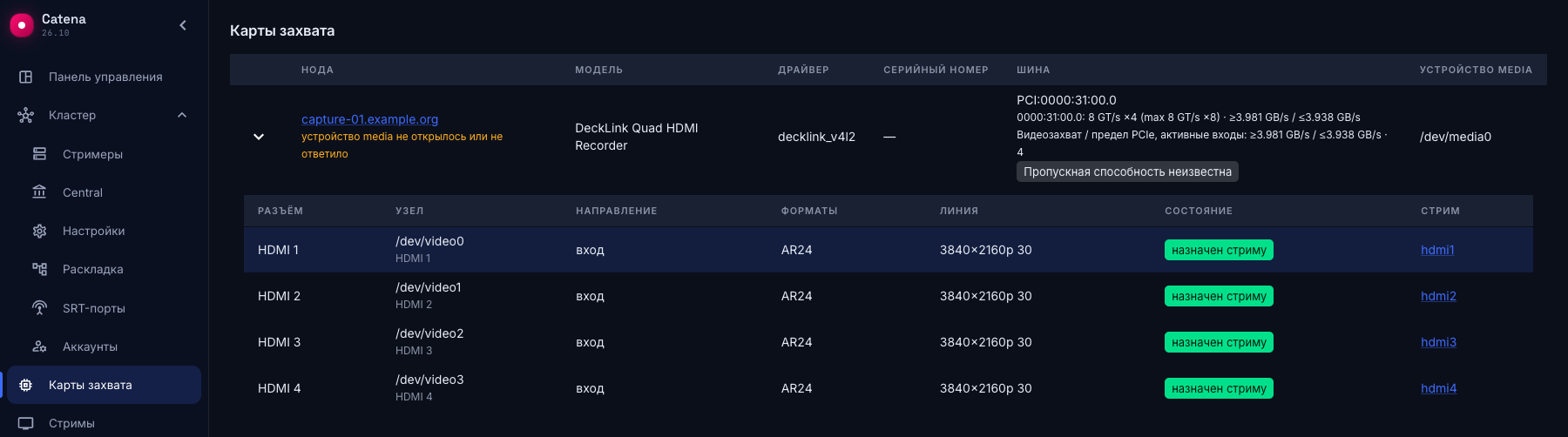

Неизвестная скорость или ширина линка, отсутствие формата действующего захвата и данные старого стримера не означают, что полосы хватает. При потере связи со стримером или неудачном опросе инвентарь может оставаться на экране, но прежняя красная пометка порта больше не выдаётся за текущую ошибку.

Восстановите связь или исправьте причину сбоя опроса, затем получите свежую статистику. Переустановка драйвера не является универсальным решением недостаточной электрической ширины PCIe.
