Мониторинг DVR¶

Дашборды DVR в Retroview показывают, как работает архив: успевает ли сервер записывать потоки, отдаёт ли хранилище данные при просмотре, и какие каналы создают основную нагрузку.

В отличие от мониторинга захвата, здесь речь не о качестве входящего сигнала, а о надёжности хранения и выдачи уже записанного видео. Проблемы на этих графиках напрямую влияют на доступность архива для абонентов.

Рабочий порядок такой: сначала смотрите обзорные тепловые карты с проблемными потоками, затем агрегированные графики по серверу, и только после выбора конкретного канала — детальные панели внизу дашборда.

Проблемы записи архива¶

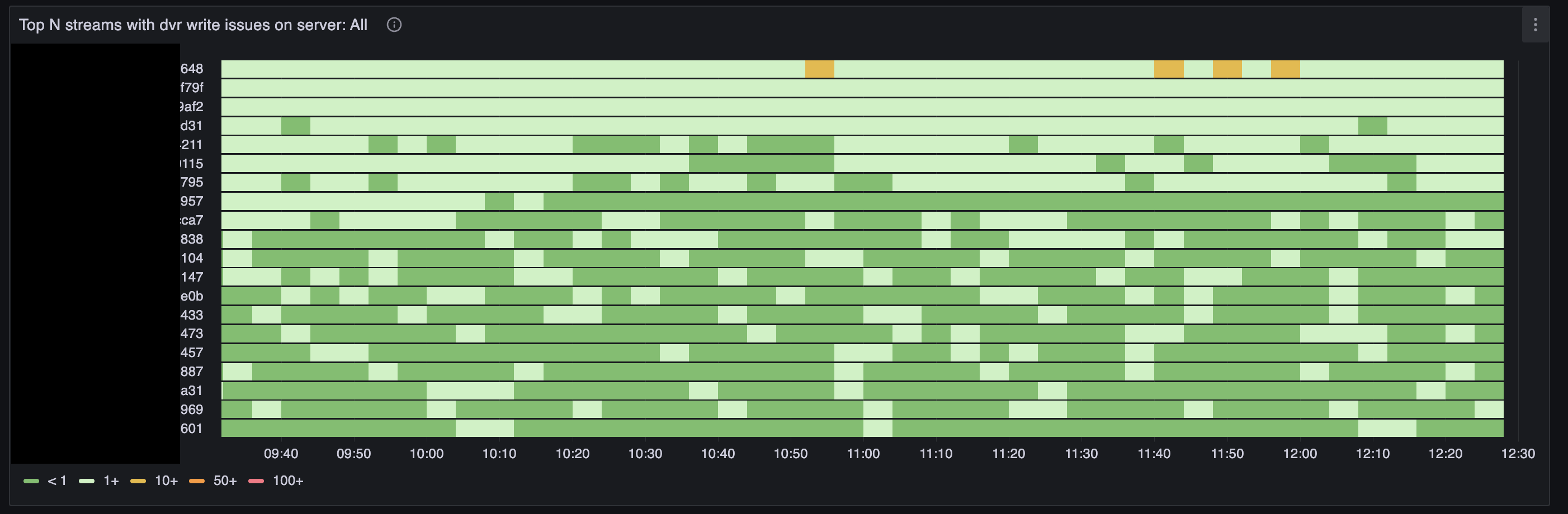

Панель Top N streams with dvr write issues — главная точка входа для диагностики записи.

Это тепловая карта: по вертикали — потоки с наибольшим числом проблем записи, по горизонтали — время. Цвет ячейки показывает, сколько инцидентов записи было за интервал:

• зелёный — меньше одного, норма;
• светло-зелёный — от 1 и выше, единичные сбои;
• жёлтый — от 10, заметная проблема;
• оранжевый — от 50, серьёзная деградация;
• красный — от 100, критическая ситуация.

Наверх поднимаются потоки, у которых больше всего проблем за выбранный период. Рекомендуется менять временной диапазон: узкий (1–3 часа) покажет свежие инциденты, широкий (сутки и больше) — периодичность и нарастающие тренды.

Сценарии использования:

• Увидеть, что на сервере появились жёлтые и оранжевые блоки, выбрать поток с верхней строки и перейти к детальной диагностике
• За несколько дней заметить, что одни и те же каналы регулярно попадают в топ — искать системную причину (перегрузка диска, сетевое хранилище, слишком много потоков на сервере)
• Сопоставить всплески с ошибками записи на диск на дашборде Server Stats

Что означают типы проблем записи (подробнее — в разделе Состояние записи дашборда захвата):

• discontinuity — разрывы во временной шкале потока, архив будет с дырками при воспроизведении
• slow и delayed — запись прошла, но слишком долго; хранилище на пределе
• collapsed — несколько сегментов записали одним блоком; диск не успевает
• skipped — сегменты выброшены, видео потеряно
• failed — запись в хранилище завершилась ошибкой

Настройте алерт: Алерт на проблемы с дисками предупредит о collapsed writes до появления failed writes с потерей архива.

Проблемы чтения архива¶

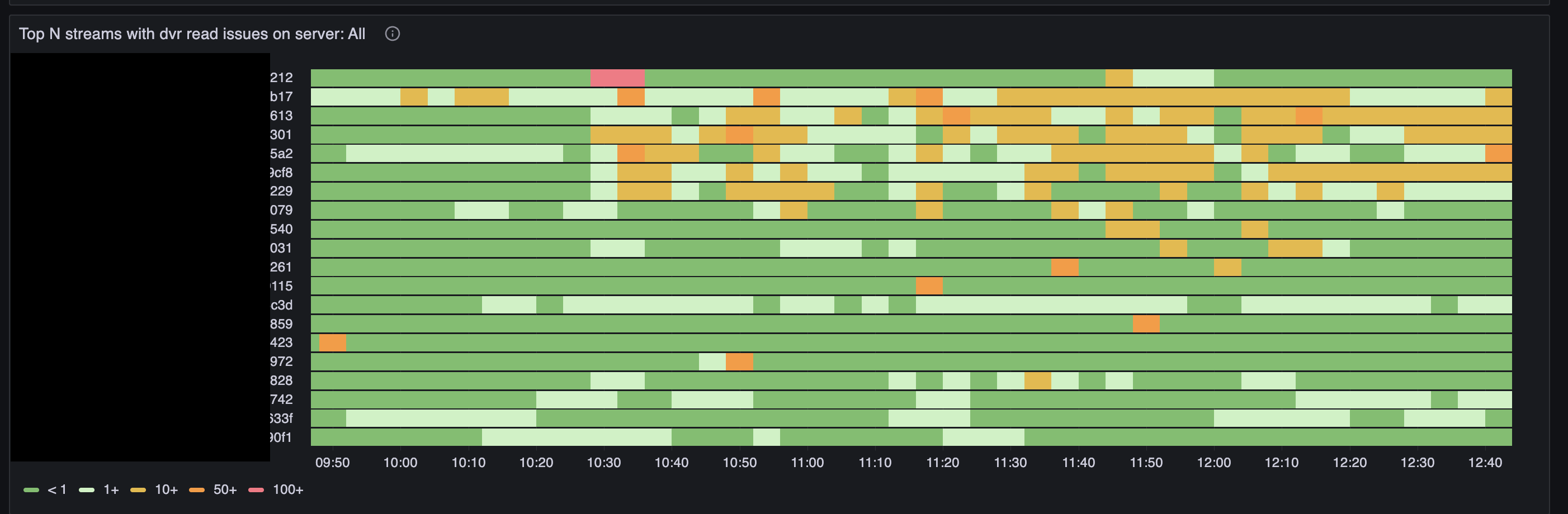

Панель Top N streams with dvr read issues показывает потоки, при просмотре архива которых чаще всего возникают ошибки.

Устройство такое же, как у карты проблем записи: потоки сортируются по числу инцидентов, цветовая шкала — от < 1 до 100+.

Ошибки чтения и ошибки записи — разные вещи. Поток может нормально писаться в архив, но при просмотре давать сбои: отсутствующие сегменты, медленное хранилище, проблемы репликации. И наоборот — поток с проблемами записи рано или поздно начнёт давать ошибки и при чтении.

Сценарии использования:

• Абоненты жалуются на «архив не открывается» или «видео обрывается» — найти канал на этой карте и спуститься к деталям
• Увидеть одновременный рост ошибок чтения на многих потоках — вероятна общая проблема хранилища или сети, а не отдельного камеры
• Отличить поток с единичным красным блоком (разовый инцидент) от потока с непрерывной жёлтой полосой (хроническая проблема)

Типы ошибок чтения:

• enoent — запрошенный сегмент архива не найден на диске. Частая причина: запись не успела, сегмент был пропущен, или архив на другом сервере ещё не реплицировался
• slow и delayed — сегмент найден, но чтение идёт слишком долго; диск или сеть не справляются
• failed — чтение завершилось ошибкой ввода-вывода
• fast — нормальное быстрое чтение, этой линии на графике быть не должно вместе с ошибками

Популярные потоки при чтении архива¶

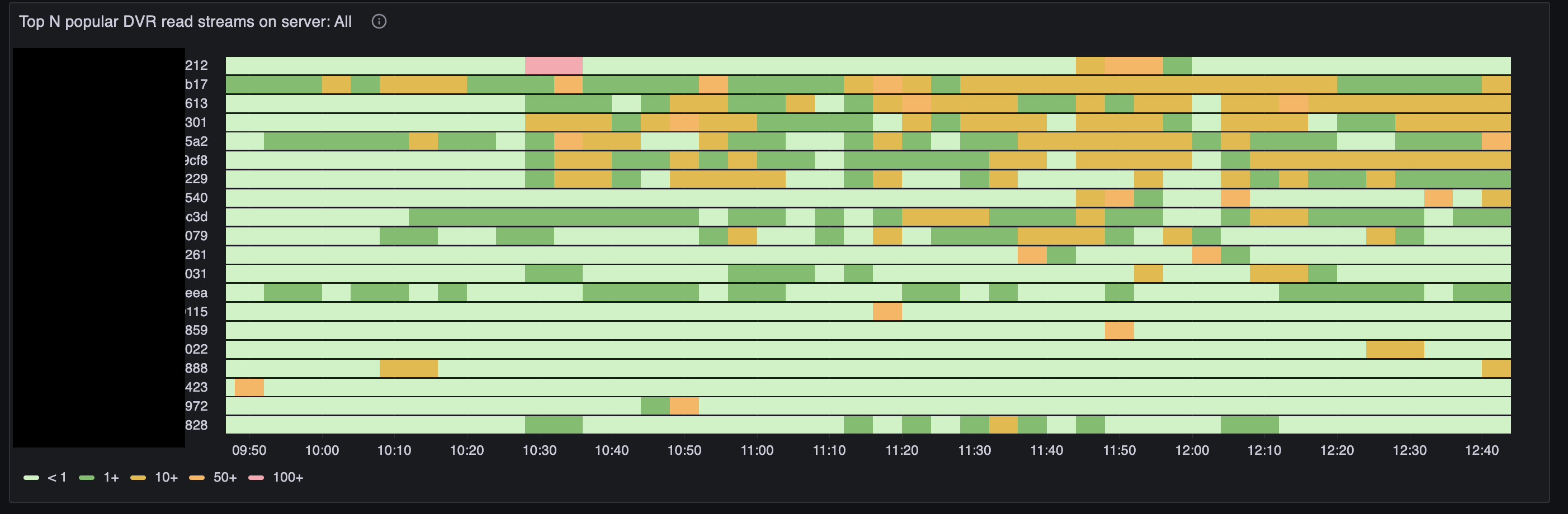

Панель Top N popular DVR read streams показывает, какие каналы чаще всего смотрят из архива.

Здесь цвет отражает не ошибки, а количество одновременных чтений архива по потоку:

• зелёный — меньше одного, поток почти не смотрят из архива;
• светло-зелёный — от 1, единичные просмотры;
• оранжевый — от 10, заметная нагрузка;
• тёмно-оранжевый — от 50, высокая нагрузка;
• розовый — от 100, пиковая популярность.

Эта панель нужна, чтобы понять, какие потоки создают нагрузку на чтение. Если на карте проблем чтения и на карте популярности совпадают одни и те же каналы — скорее всего, диски не справляются именно из-за интенсивного просмотра архива на горячих каналах.

Сценарии использования:

• Планировать распределение нагрузки: вынести популярные архивы на отдельные серверы или быстрые диски
• Объяснить всплеск ошибок чтения в прайм-тайм: зрители массово открывают архив популярных передач
• Найти «тихие» потоки с большим архивом, но без просмотров — кандидаты на перенос или сокращение глубины хранения

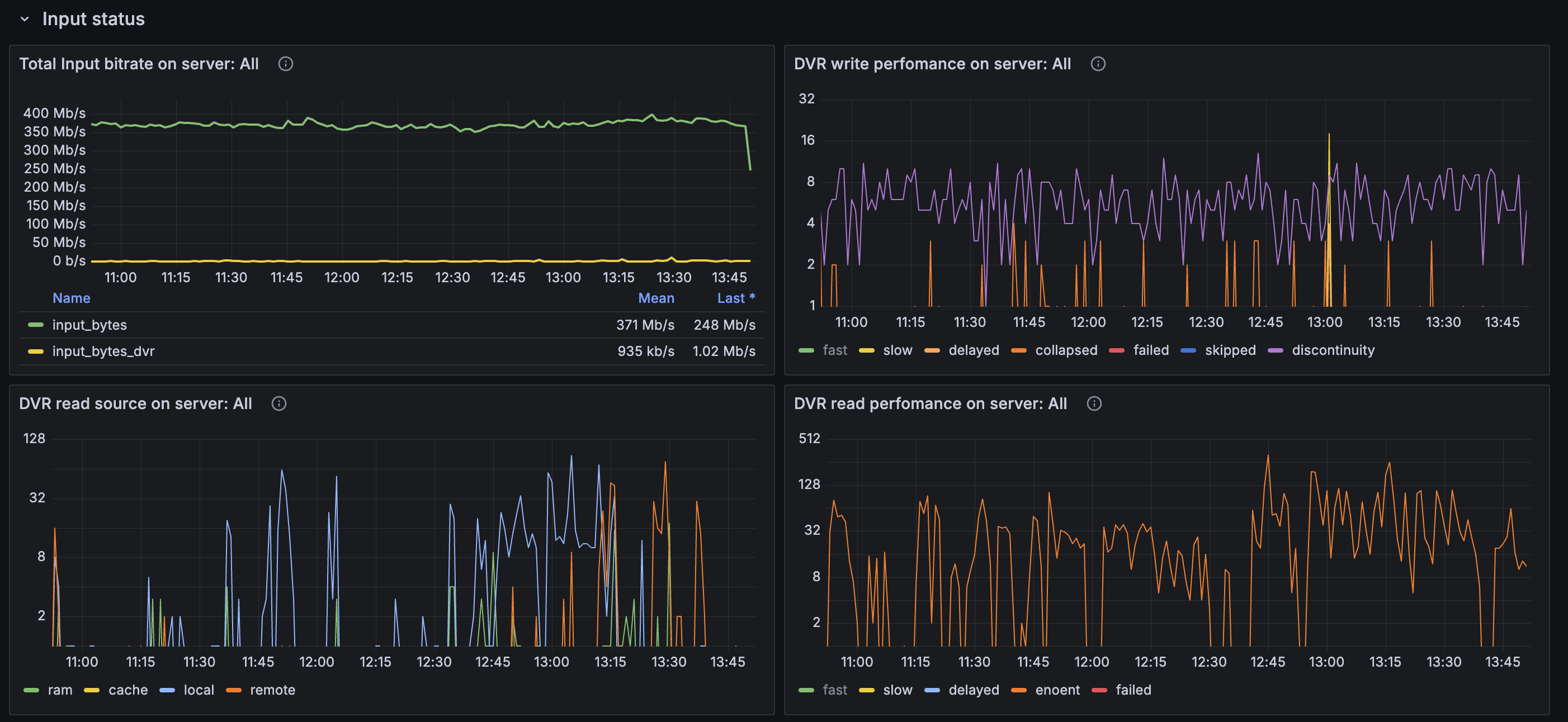

Обзор по серверу: Input status¶

Блок Input status даёт агрегированную картину по всему серверу: входящий трафик, запись и чтение архива.

Общий входящий битрейт¶

График Total Input bitrate показывает суммарный входящий трафик на сервер:

• input_bytes — весь входящий трафик, включая лайв и запись в архив;
• input_bytes_dvr — доля трафика, связанная именно с DVR (репликация, догрузка архива с других серверов и т.п.).

Резкое падение input_bytes при стабильном числе потоков — признак массовых обрывов источников. Рост input_bytes_dvr без роста лайва может означать активную репликацию или массовый просмотр архива с удалённого хранилища.

Производительность записи на сервере¶

График DVR write performance on server — сводка по всем потокам:

• fast — нормальная быстрая запись, должна доминировать;
• slow, delayed, collapsed — нарастающая деградация, хранилище не успевает;
• skipped, failed — потеря данных, требуется срочное вмешательство;
• discontinuity — разрывы во входящем потоке, архив будет с пропусками.

Шкала логарифмическая: даже «небольшие» всплески collapsed или delayed на этом графике стоит воспринимать серьёзно, если они повторяются.

Источники чтения архива¶

График DVR read source показывает, откуда сервер читает сегменты при просмотре:

• ram — из оперативной памяти (самый быстрый путь);
• cache — из локального кэша на диске;
• local — с локального хранилища DVR;
• remote — с удалённого хранилища или другого сервера.

Преобладание remote при частых ошибках enoent на соседнем графике может указывать на проблемы сети или репликации между серверами. Рост local в часы пик — нормальная картина при активном просмотре архива.

Производительность чтения на сервере¶

График DVR read performance on server — сводка ошибок и задержек при чтении:

• fast — норма;
• slow, delayed — хранилище тормозит;
• enoent — сегмент не найден;
• failed — ошибка ввода-вывода.

Если на сервере доминирует enoent, а не slow, проблема скорее в целостности архива (запись не успевала, сегменты пропущены), а не в скорости дисков.

Популярность архива по возрасту контента¶

Два следующих элемента показывают, какой именно архив смотрят — свежий или старый.

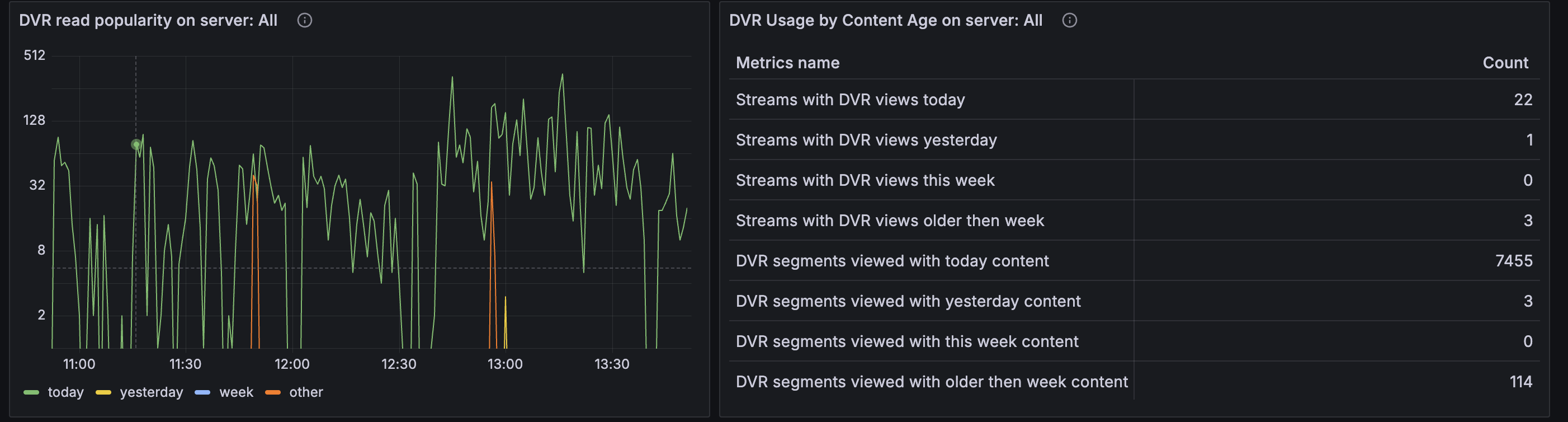

График DVR read popularity¶

Линии на графике DVR read popularity on server разбиты по возрасту просматриваемого контента:

• today — сегменты, записанные сегодня;
• yesterday — вчерашний архив;
• week — за последнюю неделю;
• other — старше недели.

В типичном сервисе с глубиной архива в несколько дней основная нагрузка приходится на today — зрители смотрят недавние записи, перематывают эфир, открывают архив текущих передач. Заметная доля other говорит о том, что пользователи активно ходят в глубокий архив; это увеличивает нагрузку на чтение и требует более быстрых дисков или кэширования.

Таблица DVR Usage by Content Age¶

Таблица DVR Usage by Content Age даёт те же данные в числах:

• сколько потоков смотрели из архива за сегодня, вчера, неделю, старше недели;
• сколько сегментов архива было прочитано в каждой категории.

Таблица удобна для отчётов и для сравнения «до и после» изменений в инфраструктуре: например, после переноса популярных каналов на другой сервер.

Детали потока: запись¶

После выбора конкретного потока вверху дашборда в группе Stream details появляются панели с детализацией по этому каналу.

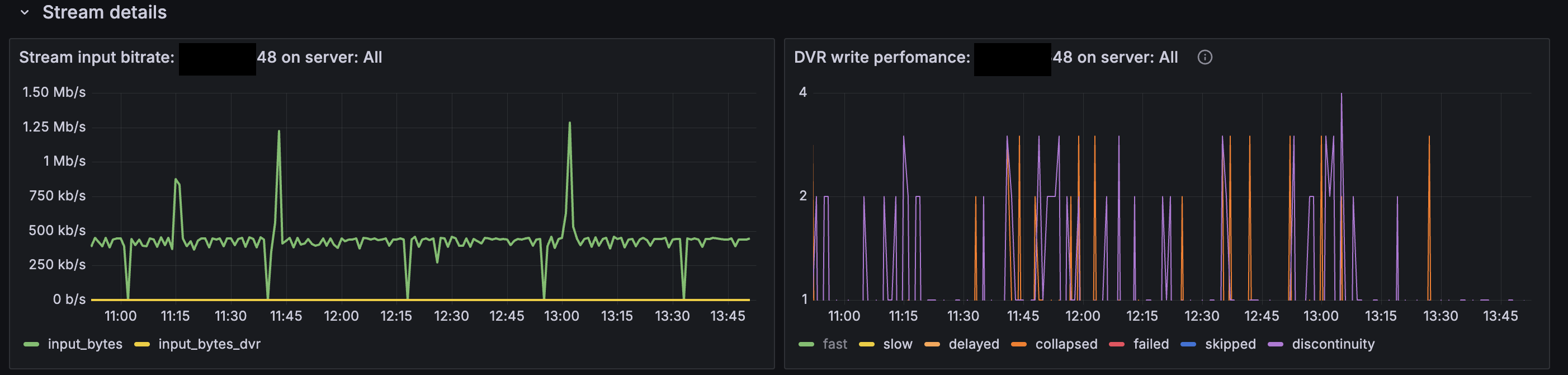

Битрейт входа потока¶

График Stream input bitrate для выбранного потока:

• input_bytes — текущий входящий битрейт;
• input_bytes_dvr — трафик, связанный с DVR для этого потока (например, приём реплицированного архива).

Провалы input_bytes до нуля при ненулевых ошибках discontinuity на соседнем графике подтверждают, что разрывы архива вызваны обрывом источника, а не диском. Стабильный input_bytes при росте collapsed и delayed — проблема на стороне хранилища.

Производительность записи потока¶

График DVR write performance для выбранного потока показывает те же метрики, что и серверный сводный график, но только для одного канала.

Именно здесь удобно разбирать конкретный случай из тепловой карты dvr write issues: видно, какие именно типы ошибок преобладают и в какие моменты времени.

• Частые discontinuity без failed — чинить источник или сеть до камеры
• Рост collapsed и delayed при стабильном входе — разгружать диски, менять хранилище
• Появление skipped или failed — срочно, архив уже теряется

Детали потока: чтение архива¶

Для выбранного потока доступны панели чтения архива.

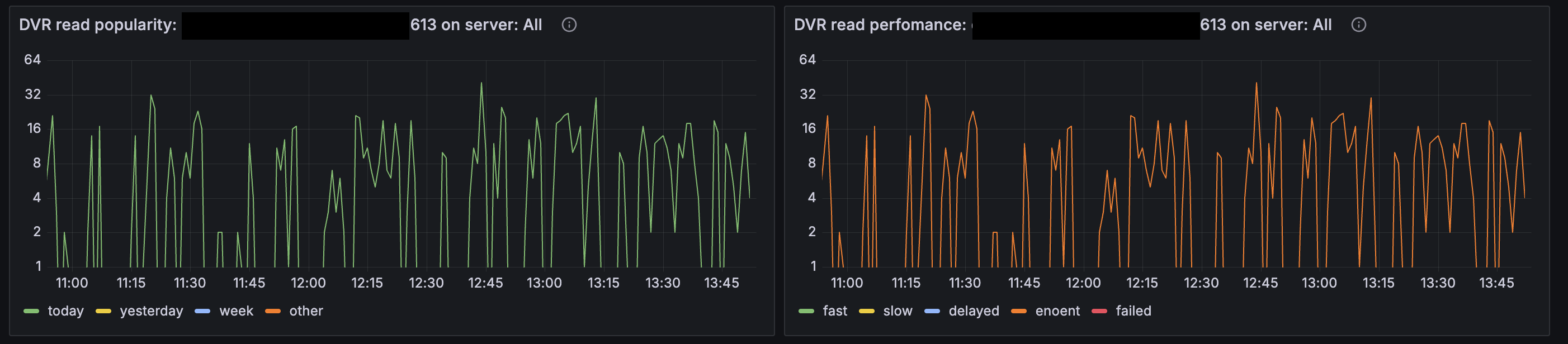

Популярность чтения¶

График DVR read popularity показывает интенсивность просмотра архива этого канала с разбивкой по возрасту контента (today, yesterday, week, other).

Сопоставьте его с картой dvr read streams: если поток в топе популярности и одновременно в топе ошибок чтения — нагрузка от просмотра, вероятно, перегружает хранилище именно на этом канале.

Производительность чтения¶

График DVR read performance (в интерфейсе может отображаться как «DVR read perfomance») показывает качество выдачи архива:

• fast — нормальное чтение;
• slow, delayed — тормоза хранилища;
• enoent — запрошенный сегмент отсутствует;
• failed — ошибка чтения с диска.

Если при активном просмотре (зелёная линия today на соседнем графике) доминирует enoent, зрители пытаются открыть архив, которого физически нет — проверьте график записи этого же потока: скорее всего, запись не успевала или сегменты были пропущены. Если доминируют slow и delayed при нулевом enoent — диски не справляются с нагрузкой чтения, но данные на месте.

Сценарии использования:

• Жалоба на конкретный канал: выбрать поток, сопоставить популярность и ошибки чтения по времени
• После инцидента с дисками: убедиться, что enoent сошёл на нет — архив снова целостен
• Перед переносом канала на другой сервер: оценить реальную нагрузку чтения по графику популярности
