Раскладка

Оператор Agora не выбирает, на каком сервере пойдёт эфир. Он заводит эфир, а куда его положить — решает контур. Это решение и называется раскладкой.

Так сделано потому, что выбор сервера — не разовое решение, а постоянное. Сервер уходит на обслуживание, появляется новый, эфиров становится больше, у одного из них вырастает лесенка — и всякий раз расстановку надо пересматривать. Человек, расставивший эфиры руками, обязан помнить об этом всегда; контур пересматривает сам.

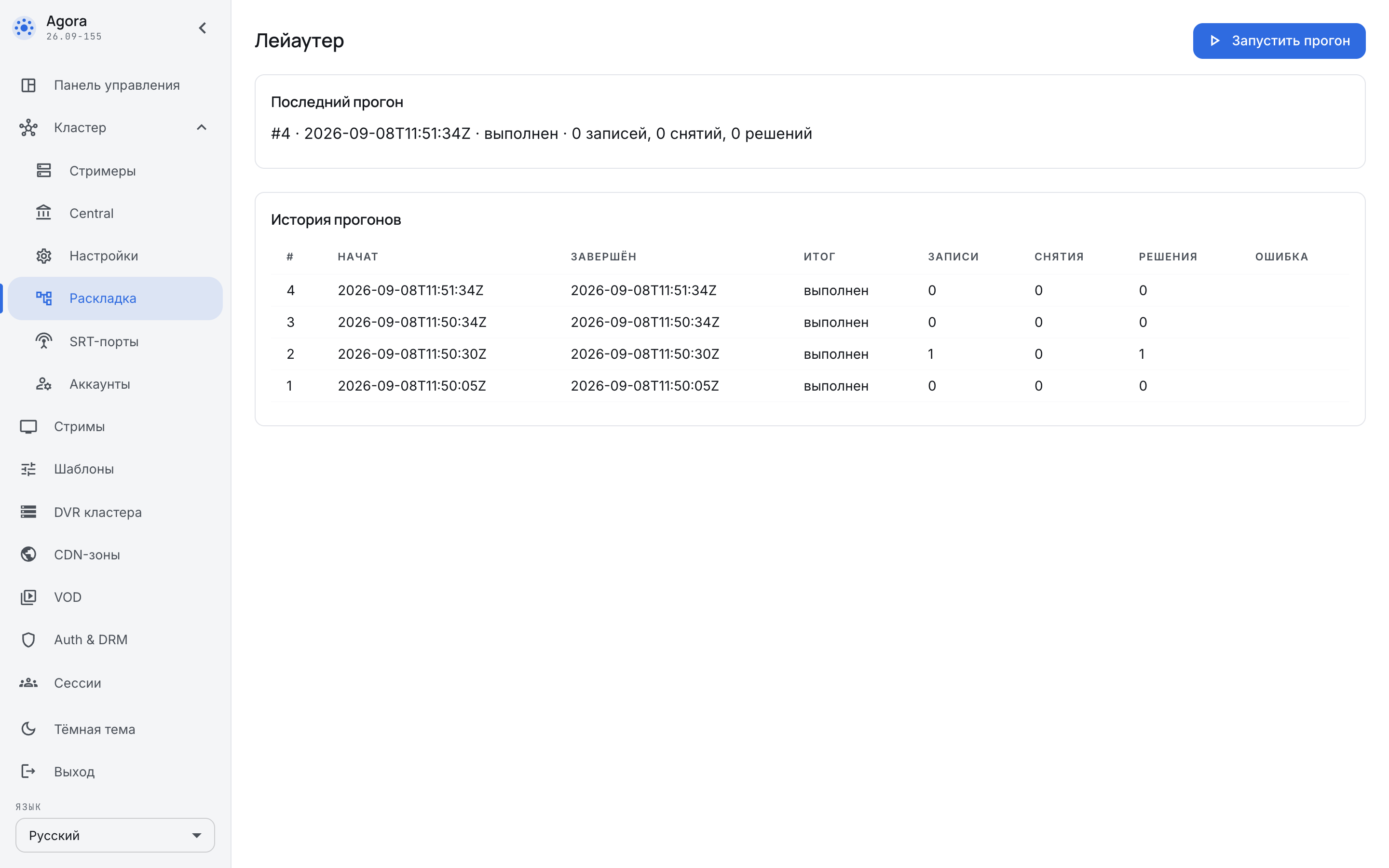

Раскладка: последний прогон и история

Прогон

Раскладка работает прогонами. Прогон — это один пересмотр расстановки целиком: контур смотрит, какие эфиры заведены, какие серверы живы и чем заняты, и приводит назначения в соответствие.

Прогон запускается сам — когда меняется то, что на решение влияет: заведён или удалён эфир, присоединился или отвалился сервер, поменялись настройки. Кнопка Запустить прогон делает то же самое руками; она нужна редко и в основном при разборе.

Карточка Последний прогон отвечает на вопрос «расстановка свежая?»: номер, время, итог и три числа.

История прогонов

Таблица отвечает на вопрос «почему эфир оказался здесь» — по ней видно, когда расстановка менялась и что именно поменялось:

  • Записи — сколько назначений прогон записал.
  • Снятия — сколько эфиров с серверов снял.
  • Решения — сколько раз он выбирал, куда положить эфир.
  • Итог — выполнен или ошибка. У ошибки есть текст, и он в последней колонке.

Прогон с нулями во всех трёх числах — нормальное и самое частое явление: контур посмотрел и не нашёл, что менять.

Когда эфир никуда не встал

Эфир может остаться нераспределённым — контуру некуда его положить. Обычные причины две:

  • Живых серверов нет — все в офлайне или все уже загружены.
  • Ни один сервер не подходит — эфир требует того, чего у серверов нет.

Смотреть в этом случае надо не раскладку, а список стримеров: раскладка лишь показывает результат, а причина почти всегда в том, что подходящего сервера действительно нет.

Вкладка «Лейаут» в карточке эфира

Раскладка целиком отвечает на вопрос «что происходит в кластере». Обратный вопрос — «где живёт вот этот эфир» — задают в самой карточке эфира, на вкладке Лейаут: там видно назначение и то, какие серверы его ведут.

Приём и обработка входящих соединений описаны в SRT-публикации. Для GPU-обработки можно задать операторскую ёмкость стримеров.

Назначения публикации

Публикация (publish) — обработка входящей публикации, включая транскодирование и запись DVR, если они настроены. Если стримеру разрешён первичный приём, он принимает SRT сам.

Пересылка публикации (publish_relay) — первичный приём SRT и передача обработчику. Таких назначений может быть несколько. При совмещении приёма и обработки отдельное назначение пересылки не нужно. Настройка — SRT-публикация.

Резервная копия архива (dvr_backup) — дополнительная запись готового потока без повторного транскодирования. Настройка и ограничения — резервная копия архива.

Проверка лейаута перед сохранением

Изменение настроек может вызвать переносы стримов или оставить их без подходящего стримера. Проверить лейаут показывает предполагаемые изменения до сохранения.

Кнопка находится рядом с Сохранить на страницах:

  • Стрима.
  • Стримера.
  • Шаблона стрима.

Внесите правки и нажмите Проверить лейаут. Проверка не сохраняет настройки и не меняет назначения.

Проверка показывает перенос захвата на другой стример

Сводка показывает, сколько назначений добавится каждому стримеру. Фильтры и поиск позволяют выбрать нужные стримы.

Сводка и фильтр направлений при 2000 переносах захвата

В результат входят только изменения; неизменившиеся проблемы не показаны. Если за время просмотра результата состояние кластера изменится, после сохранения лейаут может отличаться от показанного.
