Устройства ввода/вывода¶

IO-устройства в Agora описывают аппаратные входы и выходы, которые связаны с конкретными стримерами. Они настраиваются отдельно от потоков и затем могут использоваться в конфигурации потока как источники сигнала, например для HDMI или SDI.

Практический смысл IO-устройств¶

IO-устройства нужны для того, чтобы связать логическую конфигурацию Agora с реальными аппаратными входами и выходами на конкретных стримерах. Без этой связи поток нельзя надежно привязать к физическому HDMI- или SDI-источнику.

Их необходимо описать в Agora для правильного распределения потоков по физическим origin серверам

Зачем нужны IO-устройства¶

IO-устройства нужны для того, чтобы Agora знала:

• на каком стримере находится конкретная плата или вход;
• какой это тип аппаратного источника;
• как этот источник должен использоваться в системе.

Без предварительной настройки IO-устройства оператор не сможет корректно выбрать соответствующий аппаратный вход в настройках потока.

Привязка к стримеру¶

Каждое IO-устройство привязывается к стримеру. Это обязательная часть логики системы, потому что аппаратный вход физически существует на конкретном сервере захвата.

Именно поэтому:

• IO-устройства нужно настраивать отдельно;
• при создании устройства нужно указать, к какому стримеру оно относится;
• только после этого устройство можно использовать в потоке как источник HDMI или SDI.

Таким образом, поток с аппаратным захватом всегда связан не только с типом входа, но и с конкретным стримером, на котором этот вход доступен.

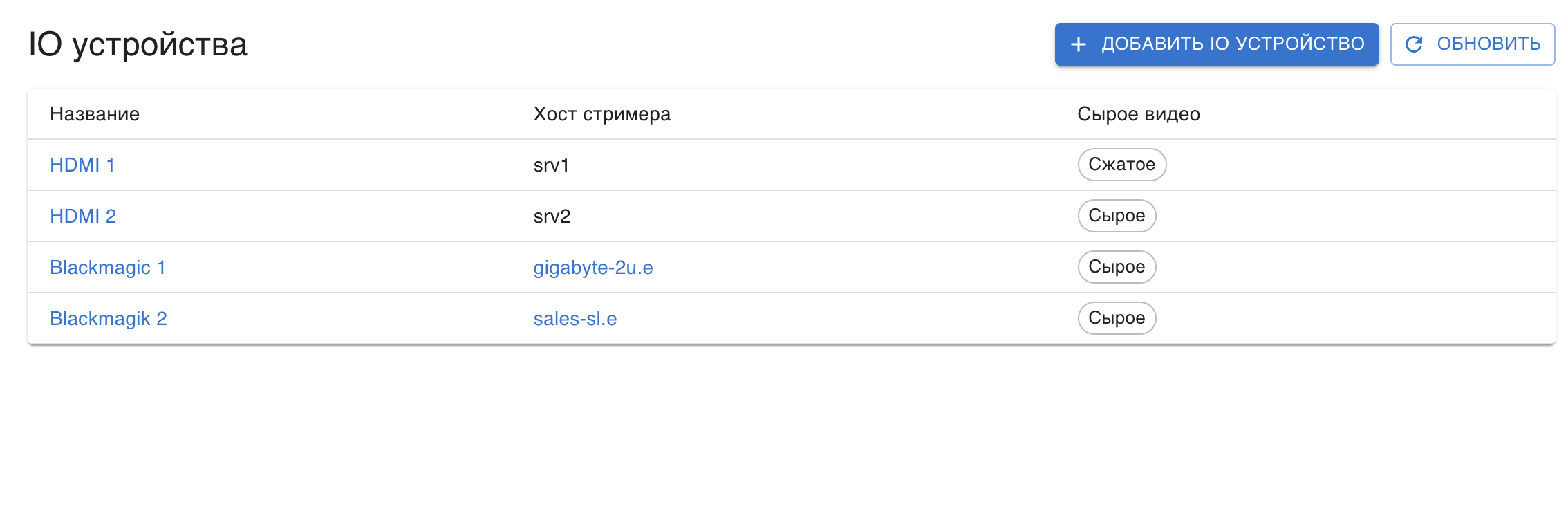

Список IO-устройств¶

На странице списка IO-устройств оператор может:

• просматривать все зарегистрированные устройства;
• видеть имя устройства;
• видеть стример, к которому устройство привязано;
• видеть, работает ли устройство в режиме raw или в обычном режиме;
• перейти в карточку устройства;
• создать новое устройство;
• обновить список устройств.

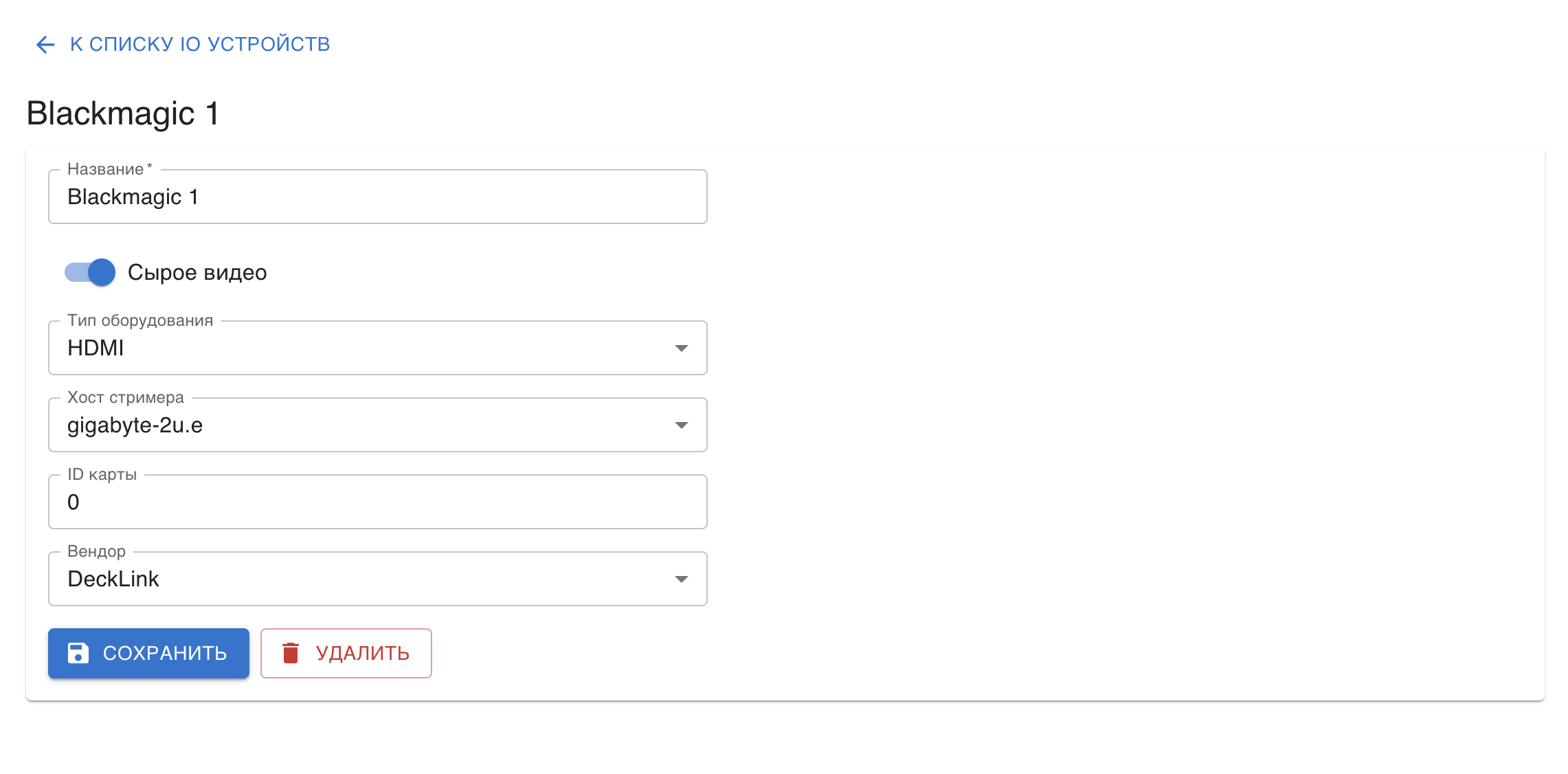

Карточка IO-устройства¶

В карточке устройства доступны следующие параметры:

• имя устройства;
• признак raw;
• тип аппаратного входа hw_type;
• стример, к которому привязано устройство;
• card_id;
• вендор устройства.

Тип аппаратного устройства¶

В текущем интерфейсе можно указать аппаратный тип:

• HDMI;
• SDI.

Это позволяет использовать устройство в соответствующих сценариях захвата.

Привязка к стримеру¶

В форме настройки оператор выбирает стример из списка известных стримеров Agora. Это связывает устройство с конкретным узлом захвата.

Если устройство не привязано к стримеру, его невозможно корректно использовать в production-сценарии аппаратного приема.

Идентификатор карты и вендор¶

Для аппаратных плат также можно указать:

• card_id - идентификатор платы или входа на стороне стримера;
• vendor - производителя устройства.

Эти параметры нужны для точной привязки логической конфигурации Agora к реальному аппаратному ресурсу.

Использование в потоках¶

После того как IO-устройство настроено и привязано к стримеру, его можно выбрать в потоке как источник сигнала.

Это особенно важно для:

• HDMI-захвата;
• SDI-захвата;
• других сценариев, где источник определяется не сетевым адресом, а физическим входом на плате.

В интерфейсе настройки потока оператор видит список доступных устройств и выбирает нужное по связке:

• hostname стримера;
• имя устройства.

Управление устройствами¶

Для IO-устройства доступны стандартные действия:

• создание;
• изменение;
• сохранение;
• удаление.

Если оператор изменил поля формы, интерфейс предупреждает о несохраненных изменениях при попытке покинуть страницу.
